CE MCTRL4K قاد Display وحدة تحكم معالج الفيديو Voltage Input 240V
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM, No brand, customizable |
| إصدار الشهادات: | CE, RoHS, 3C |
| رقم الموديل: | مواصفات وحدة تحكم شاشة قاد MCTRL4K |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| تفاصيل التغليف: | التعبئة والتغليف ورقة مربع |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | جهاز كمبيوتر شخصى 1000 / شهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مواصفات وحدة تحكم شاشة قاد MCTRL4K | الجهد المدخل: | تيار متردد 100 فولت ~ 240 فولت - 50/60 هرتز |
|---|---|---|---|
| درجة حرارة: | -20 درجة مئوية إلى +70 درجة مئوية | رطوبة: | 10٪ RH إلى 90٪ RH ، بدون تكاثف |
| أبعاد: | 482.6 ملم × 372.0 ملم × 88.1 ملم | الوزن: | 4.6 كجم |
| إبراز: | معالج فيديو شاشة قاد CE,معالج فيديو شاشة قاد 240 فولت,240V LED Display Video Processor |
||
منتوج وصف
مواصفات جهاز التحكم في شاشة قاد MCTRL4K
ملف الشركة
نحن شركة HK Brilliance Tech Co.، LTD. يقع مقرنا الرئيسي في هونغ كونغ، الصين؛ ومصنعنا يقع في شنتشن وغوانغتشو، الصين. لدينا أكثر من 10 سنوات من الخبرة في التصنيع.نحن نقدم مجموعة واسعة من نموذج هذا النوع من المنتجات ونحن ندعم تخصيص للمنتجات والعلامة التجارية والشعار.
منتجاتنا تتمتع ببيع سريع في جميع أنحاء العالم. لدينا أكثر من 3 خطوات وإجراءات للتحقق من الجودة ونظام ضمان الجودة.كل من المنتجات سوف تضمن أكثر من 48 ساعة اختبار الأداء النهائيمع الجودة الجيدة، العميل دائما يعطي سمعة جيدة لمنتجاتنا.
تغيير التاريخ
| نسخة المستند | تاريخ الإصدار | الوصف |
| (في1)2.0 | 2022-04-01 |
إضافة وظيفة التبديل من RGB محدود إلى RGB كامل. إضافة وظيفة تحويل المراحل |
| (في1)1.1 | 2020-07-18 | تم تحسين محتوى و أسلوب المستند. |
| (في1)1.0 | 2019-09-04 |
أضفت وظيفة ثلاثية الأبعاد إضافة وظيفة تأخير منخفضة إضافة وظيفة تعديل غاما الفردية لRGB. إضافة وضع HLG. أضاف وظيفة إعدادات عمق مصدر البيتات على جهاز التحكم إضافة وظيفة استيراد EDID مخصصة. إضافة دعم لمعدل إطار 25 هرتز. أداء HDR10 محسّن بإضافة ضبط وضع مستوى الرمادي المنخفض. |
| (في1)0.0 | 2019-09-26 |
الإصدارات الأولى
|
مقدمة
الشهادات
FCC، CE، UL&CUL، EAC، CB، IC، KC، RCM
الخصائص
مجموعة متنوعة من مكونات الدخول
- 1x دبي 1.2
- 1x HDMI 2.0
- 2x DL-DVI
. 16 منفذ Neutrik Gigabit Ethernet و 4 منافذ بصرية
بالنسبة لدخول DP/HDMI، تكون سعة الحمل القصوى 8،8001000 بكسل.
بالنسبة لدخول DVI ، تكون سعة الحمل القصوى 8 ،3001000 بكسل.
الحد الأقصى لارتفاع الخروج أو عرض MCTRL4K واحد هو 7680 بكسل.
مدخلات عمق بت عالي: 8 بت / 10 بت / 12 بت
وظيفة HDR
يتم دعم HDR10 و HLG.
MCTRL4K يمكن أن تعمل مع بطاقات الاستقبال
التي تدعم HDR لتحسين الصورة بشكل كبير
جودة العرض، وتقديم أكثر وضوحا
صور مفصلة
. ثلاثية الأبعاد
الـ MCTRL4K يمكن أن تعمل مع جهاز الإرسال الثلاثي الأبعاد
EMT200 ونظارات ثلاثية الأبعاد، تسمح لك
تجربة تأثيرات عرض ثلاثية الأبعاد.
. مُعدّلات غاما فردية
بالنسبة لدخولات 10 بت أو 12 بت، يمكن لهذه الدالة
ضبط الفردية غاما الحمراء والغاما الخضراء والغاما الزرقاء للسيطرة بفعالية عدم توحيد الصورة في ظروف منخفضة درجة الرمادي والأبيض
توازن الموازنة، مما يسمح لصورة أكثر واقعية.
. RGB محدودة إلى RGB كامل
هذه الوظيفة تحويل اللون تلقائيًا
مجموعة من مصدر المدخلات من RGB محدودة إلى RGB كاملة حتى تعرض الأسود الطبيعي في ظروف منخفضة درجة الرمادي.
تأخير منخفض
عندما تكون فترة تأخير منخفضة وتزامن مصدر المدخلات
يتم تمكين، ويتم توصيل الخزانات عموديا، يمكن تقليل التأخير بين مصدر الإدخال وبطاقة الاستقبال إلى إطار واحد.
المدخلات مع معدلات الإطارات العشرية
تكييف مع 23.98/29.97/47.95/59.94/71.93/119.88
هرتز
مستوى البكسلات وضوح وتعديل اللون
مدخلات عالية الدقة
يدعم إعدادات الدقة العالية للغاية مع NVIDIA
بطاقة الرسومات
. تكوين الشاشة على الويب
التسلسل حتى 10 وحدات MCTRL4K
الجدول 1-1 القيود على الوظائف
| الوظيفة | القيود |
متبادلة حصرياً الوظيفة |
| HDR |
يدعم مصادر مدخلات HDMI 10 بت فقط. لقد انخفضت قدرة تحميل كل منفذ إيثيرنت إلى النصف يجب أن تعمل مع بطاقات الاستقبال التي تدعم HDR. |
NA |
| ثلاثية الأبعاد |
عندما يكون مصدر الإدخال DVI، DVI1 يحمل الصور للعين اليسرى، و DVI2 يحمل الصور للعين اليمنى. عندما يتم تمكين تكوين الشاشة المتقدمة، وظيفة 3D غير مدعومة. لقد انخفضت قدرة تحميل كل منفذ إيثيرنت إلى النصف |
تأخير منخفض |
| تأخير منخفض |
يدعم مصادر المدخلات HDMI و DP فقط كل منفذ إيثيرنت يجب أن يحمل الخزانات عمودياً |
3D، GENLOCK |

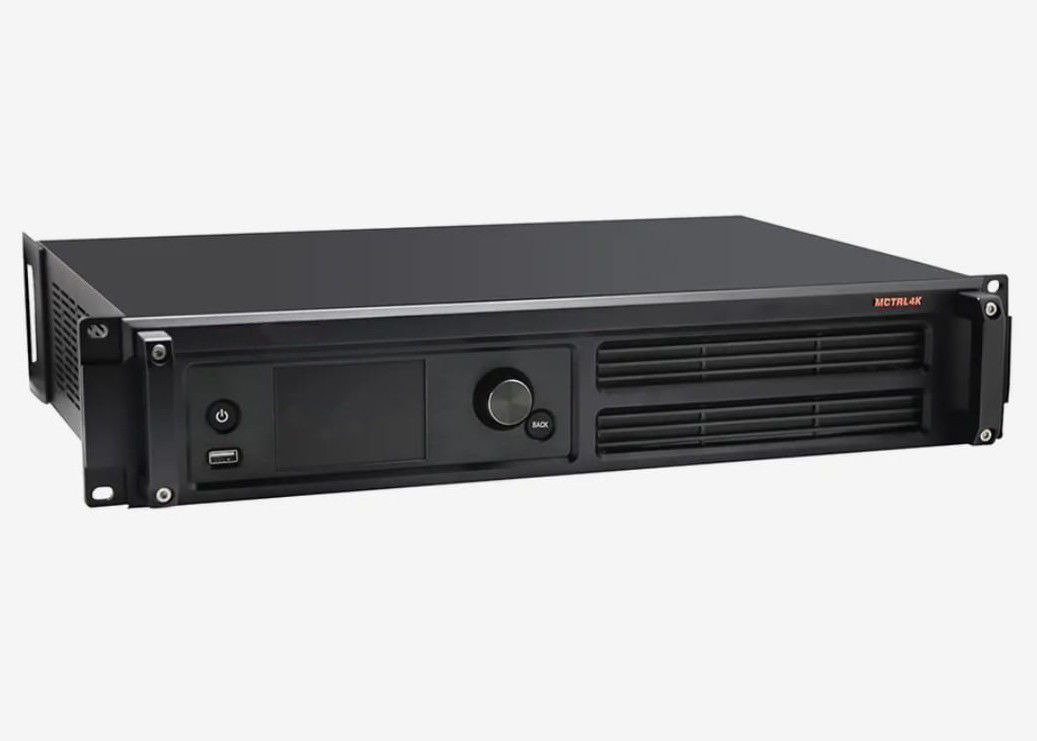

مظهره
اللوحة الأمامية
الجدول 1-2 الأزرار والموصات
| لا، لا، لا | الزر/المرفق | الوصف |
| 1 | زر التشغيل | تشغيل أو إيقاف تشغيل الجهاز |
| 2 | USB | قم بتوصيل إلى محرك أقراص USB |
| 3 | شاشة LCD | عرض حالة الجهاز، القوائم، القوائم الفرعية والرسائل. |
| 4 | المقبض | حدد القوائم، ضبط المعلمات، وتأكيد العمليات. |
| 5 | العودة | عد إلى القائمة السابقة أو اخرج من العملية الحالية |
اللوحة الخلفية
| نوع الجهاز | اسم الجهاز | الوصف |
| المدخلات | (دي بي 1)2 |
1x DP 1.2 أقصى دقة مدعومة: 4096×2160@60Hz، أدنى دقة مدعومة: 640×480@24Hz . الدعم للدقة المخصصة الحد الأقصى للعرض: 7680 بكسل (7680×1080@60Hz) الحد الأقصى للارتفاع: 7680 بكسل (1080×7680@60Hz) متوافق مع HDCP 1.3 الدعم للدقة القياسية: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz لا يوجد دعم لمصادر الإدخال المتداخلة |
| HDMI 20 |
1 × HDMI 2.0 أقصى دقة مدعومة: 4096×2160@60Hz، أدنى دقة مدعومة: 800×600@30Hz . الدعم للدقة المخصصة الحد الأقصى للعرض: 7680 بكسل (7680×1080@60Hz) الحد الأقصى للارتفاع: 7680 بكسل (1080×7680@60Hz) متوافقة مع HDCP 1.4 و HDCP 2.2 الدعم للدقة القياسية: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) هرتز 1440×900@(24/25/30/48/50/60/72/75/85/100/120) هرتز |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz لا يوجد دعم لمصادر الإدخال المتداخلة |
||
|
(دبل ديفي-دي1) (DVI-D2) |
2x DL-DVI كل منها بحد أقصى 3840×1080@60 هرتز وحد أدنى 800×600@30 هرتز . الدعم للدقة المخصصة الحد الأقصى للعرض: 3840 بكسل (3840×1080@60Hz) الحد الأقصى للارتفاع: 3840 بكسل (800×3840@60Hz) الدعم للدقة القياسية: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60) هرتز 2560×1600@(24/25/30/48/50/60) هرتز 3840×1080@(24/25/30/48/50/60) هرتز 3840×2160@(24/25/30) هرتز لا يوجد دعم لمصادر الإدخال المتداخلة |
|
| الناتج | 1~16 |
16x منافذ Neutrik (NE8FBH) Gigabit Ethernet السعة القصوى لميناء واحد: بالنسبة لمصادر المدخلات ذات 8 بتات: 650،000 بكسل بالنسبة لمصادر المدخلات 10 بت / 12 بت: 320،000 بكسل . لا يوجد دعم لمخرجات الصوت دعم الاستغلال المتكرر بين منافذ إيثيرنت |
|
أوبت 1 ~ أوبت 4 |
منافذ بصرية 4 × 10G . أوبت1 ينقل البيانات من منافذ إيثيرنث 1 إلى 8. . أوبت2 ينقل البيانات من منافذ إيثيرنت 9 إلى 16. . أوبت 3 هي قناة مزدوجة من أوبت 1 . أوبت 4 هي قناة مزدوجة من أوبت 2 |
|
| التحكم | إيثيرنت | اتصل بجهاز التحكم |
|
USB IN-OUT |
. IN: 1x USB 2.0 (النوع-B) منفذ الدخول لوحدات MCTRL4K المتسلسلة ، أو الاتصال بجهاز كمبيوتر للحصول على التحليل خارجية: 1x USB 2.0 (النوع A) منفذ الخروج لوحدات MCTRL4K المتداخلة |
| حتى 10 وحدات يمكن أن تتسلق. | ||
|
جينلوك الحلقة |
رابط إشارة التزامن دعم مستوى ثنائي، مستوى ثلاثي، و Blackburst . IN: وصلة مدخل Genlock . LOOP: وصلة خروج الحلقة Genlock |
|
| القوة | التيار المتردد 100 فولت ~ 240 فولت 50/60 هرتز | |
ملاحظات:
عندما يكون مصدر المدخل HDMI أو DP ، يمكن تحليل مدخل دقة 144 هرتز القسري من جهاز الطرف الأمامي. في هذا الوضع ، يتم تقليل قدرة التحميل إلى النصف.
هذا المنتج يمكن وضعه أفقياً فقط لا تضعه رأسياً أو رأساً على عقب
الأبعاد
التسامح: ±0.3 وحدة: مم
المواصفات
|
الكهرباء المعلمات |
الجهد المدخل | التيار المتردد 100 فولت ~ 240 فولت 50/60 هرتز |
|
الطاقة الاسمية الاستهلاك |
30 واط | |
|
التشغيل البيئة |
الحرارة | -20°C إلى +60°C |
| الرطوبة | 10٪ RH إلى 90٪ RH ، غير مكثف | |
|
التخزين البيئة |
الحرارة | -20°C إلى +70°C |
| الرطوبة | 10٪ RH إلى 90٪ RH ، غير مكثف | |
|
الجسدي المواصفات |
الأبعاد | 482.6 ملم × 372.0 ملم × 88.1 ملم |
| الوزن | 4.6 كجم | |
|
معلومات عن التعبئة |
حقيبة حمل | 530 × 420 × 193 ملم |
|
صندوق الملحقات |
405 ملم × 290 ملم × 48 ملم الملحقات: . 1x سلك الطاقة . 1x كابل إيثيرنث . 1x كابل USB . 1x كابل HDMI . 1x كابل DP |
|
| صندوق التعبئة | 550 ملم × 440 ملم × 210 ملم |
مصدر الفيديو السمة
| رابط المدخلات | الخصائص | ||
| عمق البيت | معدل أخذ العينات | الحد الأقصى لتقرير المدخلات | |
| HDMI 20 | 8بيت |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz (إعداد عبر بطاقة الرسومات NVIDIA) |
| 10 بت / 12 بت |
RGB 4:4:4 YCbCr 4:4:4 |
3840×1080@60Hz | |
|
YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz (إعداد عبر بطاقة الرسومات NVIDIA) | ||
| (دي بي 1)2 | 8 بتات |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
4096×2160@60Hz (إعداد عبر بطاقة الرسومات NVIDIA) |
| 10 بت / 12 بت | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr 4:4:4 | |||
| YCbCr 4:2:2 | 4096×2160@60Hz (إعداد عبر بطاقة الرسومات NVIDIA) | ||
| DVI مزدوج الرابط | 8 بتات |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
3840×1080@60Hz
|
الملاحظات والتحذيرات
ملاحظات بطارية
البطارية ليست مخصصة لاستبدالها
التخلص من البطارية في النار أو الفرن الساخن، أو سحق ميكانيكي أو قطع البطارية يمكن أن يؤدي إلى انفجار.
ترك البطارية في بيئة عالية درجة الحرارة يمكن أن يؤدي إلى انفجار أو تسرب السائل أو الغاز القابل للاشتعال.
يمكن أن تؤدي البطارية المعرضة لضغط الهواء المنخفض للغاية إلى انفجار أو تسرب السائل أو الغاز القابل للاشتعال.
الـ FCC الحذر
أي تغييرات أو تعديلات لم يوافق عليها صراحة الطرف المسؤول عن الامتثال يمكن أن تلغي صلاحية المستخدم لتشغيل المعدات.
هذا الجهاز يتوافق مع الجزء 15 من قواعد FCC. التشغيل يخضع للشرطين التالية: (1) هذا الجهاز لا يمكن أن يسبب تداخل ضار،و (2) يجب أن يقبل هذا الجهاز أي تداخل يتم تلقيه، بما في ذلك التداخل الذي قد يسبب التشغيل غير المرغوب فيه.
الملاحظة: تم اختبار هذا المعدات ووجد أنها تتوافق مع حدود الأجهزة الرقمية من الفئة A ، وفقًا للجزء 15 من قواعد FCC.تم تصميم هذه الحدود لتوفير حماية معقولة ضد التداخل الضار عندما يتم تشغيل المعدات في بيئة تجاريةهذا المعدات تولد وتستخدم ويمكن أن تشع الطاقة الترددية الراديوية، وإذا لم يتم تثبيتها واستخدامها وفقا للواد
التدخل في الاتصالات اللاسلكية.تشغيل هذا المعدات في منطقة سكنية من المرجح أن يسبب تداخلات ضارة في هذه الحالة سيتم مطالبة المستخدم لتصحيح التداخل على نفقته.
غيرها
هذا المنتج من الفئة أ. في بيئة منزلية، قد يسبب هذا المنتج تداخلات لاسلكية في هذه الحالة قد يطلب من المستخدم اتخاذ تدابير مناسبة.
هذا المنتج يمكن وضعه أفقياً فقط لا تضعه رأسياً أو رأساً على عقب
شهادة
- نعم
الدفع و نقل التعبئة
1.تحويل الودائع عند تأكيد الطلب، ودفع الرصيد عندما تكون البضائع جاهزة.
2تقبل EXW، FOB، CIF، الخ بناء على طلبك.
